Wind map : la ressource avant le rotor

Le dimensionnement d'une éolienne commence par une question qu'on escamote souvent : à quelle vitesse de vent cette machine doit-elle être optimale ? Trop bas, elle plafonne dès qu'il souffle ; trop haut, elle ne démarre jamais. Wind map donne le premier ordre de grandeur.

1 : Ouvrir Wind map

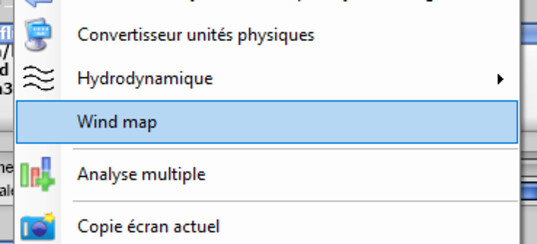

L'entrée de menu

2 : Situer le site

Choisissez la zone, repérez la région du projet, relevez la vitesse moyenne indiquée. Le relief local, la rugosité du terrain et la hauteur du mât modifieront cette valeur : retenez-la comme une base de discussion, pas comme une donnée de site.

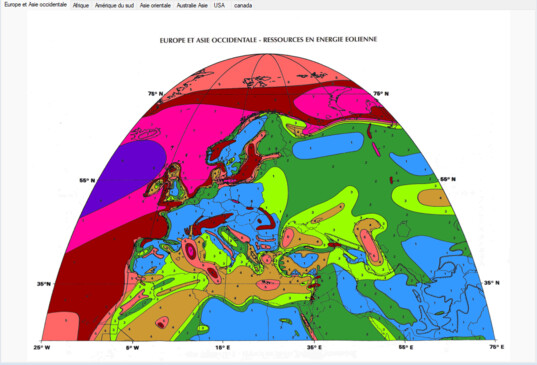

Une carte régionale

Les sept zones

3 : Reporter la vitesse dans le projet

Saisissez la vitesse retenue dans le point de fonctionnement du projet éolien, puis calculez. C'est cette vitesse qui fixe le régime optimal, donc le vrillage et la corde des pales : tout le reste en découle.

La vitesse de dimensionnement

4 : La limite de l'exercice

Une carte régionale ne dit rien de la distribution statistique des vents de votre site, ni des turbulences dues au relief ou aux obstacles. Pour la production annuelle, c'est l'analyse multiple qui donne la puissance sur toute la plage de vitesses : c'est elle qu'il faut croiser avec une distribution de vents mesurée ou estimée.

Pour aller plus loin : puissance et vitesse du vent, construire une éolienne et le didacticiel éolienne domestique.
