Messages, alertes et conseils du logiciel Heliciel : comprendre l'onglet Alertes

Les messages, alertes et conseils du logiciel Heliciel s'affichent dans l'onglet Alertes : Heliciel diagnostique les résultats à chaque reconstruction et vous indique les améliorations possibles de vos paramètres pour éviter les erreurs de conception. Quand un message met en cause la vitesse de rotation, nous commençons par chercher la vitesse optimale, avant de toucher à la géométrie de l'hélice. Avec un peu d'expérience, vous trouverez vite quels paramètres sont en cause.

Au sommaire :

1 : L'onglet Alertes : erreurs, avertissements et messages

Après une reconstruction de l'hélice, le titre de l'onglet Alertes affiche le nombre de messages à lire. Avant de nous pencher sur les performances de notre hélice, voyons ce qui ne va pas.

Heliciel classe les messages en trois sous-onglets : Erreurs, Avertissements et Messages. Une erreur désigne une géométrie impossible, comme dans l'exemple de la section suivante ; les avertissements et les messages signalent des résultats à surveiller et donnent des conseils. Différents types de messages et de solutions sont proposés selon les défauts constatés.

2 : Lire un message d'erreur de construction d'hélice

Voici une hélice de bateau dont la géométrie est impossible. Le menu de la vue 3D propose même d'arrêter la rotation pour examiner la pale.

Hélice de bateau dans la vue 3D d'Heliciel avec le message de collision au bord de fuite et le menu d'arrêt de la rotation

La vue 3D d'une hélice de bateau, avec en haut le message de collision détecté au bord de fuite de l'élément n°1.

Dans l'onglet Alertes, le message donne la cause et les pistes de correction.

Onglet Alertes d'Heliciel : erreur de géométrie d'hélice impossible, causes possibles et boutons de solutions proposées

L'erreur « Géométrie d'hélice impossible » : collisions détectées au bord de fuite de l'élément n°1. Les causes possibles sont un pied de pale trop proche de l'axe de rotation, des pales trop nombreuses, une corde trop large, ou une vitesse de rotation trop élevée qui donne un calage trop proche du plan de rotation. À droite, les boutons « Solutions proposées » désignent chaque réglage à revoir.

Cet écran réunit deux informations utiles. D'abord les causes possibles, classées du plus simple au plus structurel. Ensuite des boutons de solutions proposées (modifier le nombre de pales, modifier la corde, modifier la vitesse de rotation, augmenter le pied de pale), un par réglage à revoir. Pour le dernier, voir le rayon au pied de pale.

3 : Première cause : une vitesse de rotation inadaptée

Un des défauts de construction les plus courants est une vitesse de rotation inadaptée. Quand vous rencontrez des messages qui mettent en cause la vitesse, commencez par une recherche de vitesse optimale, avant de modifier la géométrie de vos hélices. Dans notre expérience, c'est la raison la plus fréquente des erreurs de construction.

Ici, c'est la vitesse de rotation qui est trop mal adaptée à la vitesse de déplacement. Nous avions laissé la vitesse de rotation de côté en définissant le point de fonctionnement : il est temps de nous en occuper.

4 : Rechercher la vitesse de rotation optimale

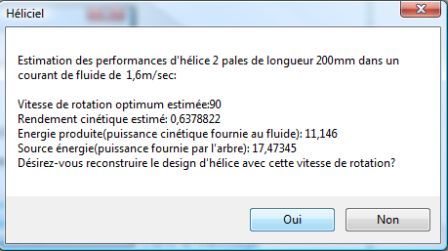

Nous pourrions tester des vitesses de rotation en modifiant ce paramètre et en reconstruisant l'hélice, jusqu'à trouver une vitesse qui offre un bon rendement. Mais ces itérations risquent d'être longues et fastidieuses. Heliciel propose donc une fonction d'optimisation de la vitesse de rotation, selon le rendement optimum, dans l'onglet 3 : Optimiser.

Onglet 3 Optimiser d'Heliciel : courbe du rendement en fonction de la vitesse de rotation, avec la recherche de vitesse optimale et du nombre de pales

L'onglet « 3 : Optimiser » : la courbe donne le rendement en fonction de la vitesse de rotation, et la zone de droite annonce ici un rendement cinétique maximal avec 2 pales à 250 tr/min.

Pour trouver la vitesse de rotation optimale au niveau du rendement, Heliciel procède par recherche itérative. Il teste une plage de vitesses de rotation, recalcule le vrillage de l'hélice pour chacune, et affiche les performances de chaque vitesse dans un graphique. Quand le rendement maximum est obtenu, l'hélice est actualisée à la vitesse de rotation optimale.

L'optimisation en termes de rendement nous donne l'hélice la plus économe en énergie. C'est un point de départ pour l'étude de l'hélice. Les contraintes d'implantation nous forceront peut-être à nous écarter de la vitesse de rotation optimale, mais nous garderons toujours un œil sur la qualité de notre hélice grâce à son rendement.

Dans Heliciel
L'onglet 3 : Optimiser regroupe la recherche détaillée de la vitesse de rotation offrant le rendement maximum, l'optimisation du nombre de pales et le contrôle du seuil de cavitation, qui prend une profondeur de test en millimètres. La vitesse optimale est calculée par Heliciel ; le point de fonctionnement et les contraintes d'implantation restent à votre charge.

Pour aller plus loin, nous pouvons voir comment optimiser la vitesse de rotation et le nombre de pales d'une hélice de turbine, ou chercher ensemble régime, nombre de pales, rayon et cordes avec l'analyse génétique. Les mêmes alertes sont lisibles par un assistant IA relié au connecteur Heliciel MCP, qui les rapporte telles quelles.
