Didacticiel Heliciel — Le kit de pale en plaques
Une pale qu'on découpe et qu'on assemble

Heliciel décompose la pale calculée en peau, couples et longerons, et sort la planche de découpe en DXF.

Les autres voies de fabrication

Kit : la pale en plaques à assembler

Didacticiel de fonction. Le kit s'ouvre par le menu Fichier > Kit : pale en plaques à assembler. Il travaille sur le prototype 3D : si le modèle n'est pas construit, Heliciel le dit et s'arrête.

Toutes les pales ne se fabriquent pas en impression 3D ni en usinage. La construction en plaques — une ossature de couples et de longerons, habillée d'une peau — reste la voie la plus accessible pour une grande pale d'éolienne, une pale d'essai, une maquette de bassin. Heliciel décompose la pale calculée en pièces découpables, et sort la planche.

  1. Construire le prototype, puis ouvrir le kit
  2. La peau
  3. Les couples transversaux
  4. Les longerons radiaux et la matière
  5. L'emboîtement et la planche DXF

1 : Construire le prototype, puis ouvrir le kit

Le kit dérive de la géométrie 3D : actualisez l'état de construction et reconstruisez le modèle avant d'ouvrir la fenêtre, sinon la fonction vous le rappellera.

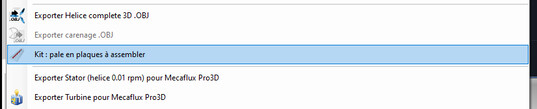

menu Fichier, entree Kit pale en plaques a assembler
L'entrée de menu

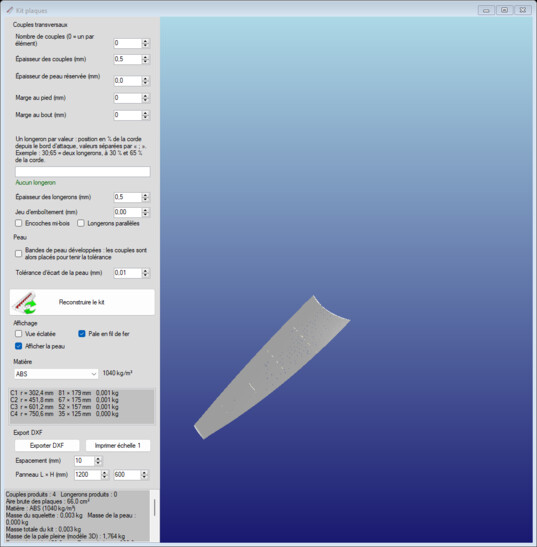

fenetre complete du kit de pale en plaques
La fenêtre du kit : la pale décomposée en pièces

2 : La peau

Le groupe Peau règle l'habillage de la pale : son épaisseur, et la façon dont elle est découpée. C'est elle qui donne la forme aérodynamique finale ; l'ossature ne fait que la tenir.

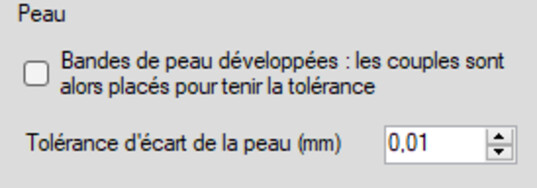

groupe Peau du kit de pale
Le réglage de la peau

3 : Les couples transversaux

Les couples sont les sections transversales qui imposent le profil à chaque station radiale. Leur nombre est un compromis : peu de couples, une peau qui s'affaisse entre eux ; beaucoup de couples, une pale lourde et longue à assembler.

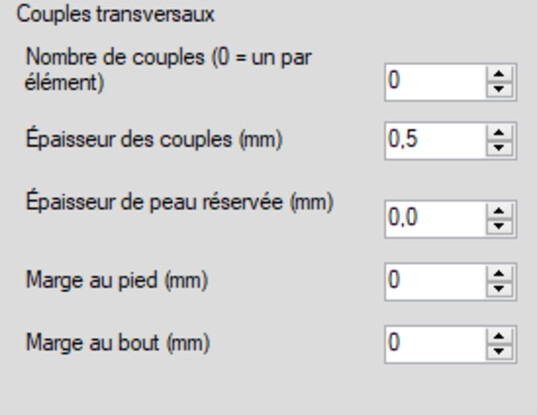

groupe Couples transversaux du kit
Les couples : le profil, station par station

4 : Les longerons radiaux et la matière

Les longerons courent du pied vers le bout et reprennent la flexion ; le groupe Matière fixe le matériau du kit. Ces deux réglages se pensent ensemble, et ils se vérifient ailleurs : le contrôle de résistance de la pale a sa propre page.

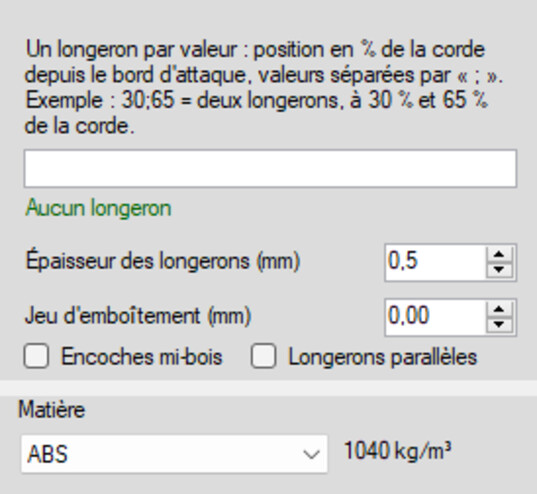

groupes Longerons radiaux et Matiere du kit
Longerons et matière

5 : Vérifier l'emboîtement, puis sortir la planche

Le groupe Affichage permet de voir le kit éclaté ou rassemblé : c'est le contrôle visuel avant découpe, celui qui montre qu'une encoche tombe au bon endroit. Le groupe Export DXF produit ensuite la planche des pièces, prête pour la découpe laser, la CNC, ou l'impression à l'échelle 1 pour un traçage à la main.

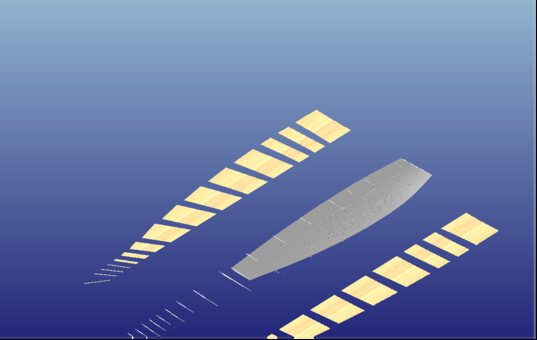

vue eclatee du kit de pale
La vue éclatée : vérifier avant de découper
