La génératrice : flèche, dièdre, courbe et bi-spline

Une pale n'est pas seulement une suite de profils : c'est une suite de profils enfilés sur une ligne. Cette ligne, la génératrice, décide de la flèche, du rake, du dièdre — et de la qualité de la surface que votre CAO recevra.

1 : Le rôle de la génératrice

Droite, la génératrice donne une pale « classique », sections alignées sur un rayon. Courbe, elle décale les sections les unes par rapport aux autres : c'est ainsi qu'on obtient une pale à flèche, un moyeu conique cohérent, ou une aile à dièdre.

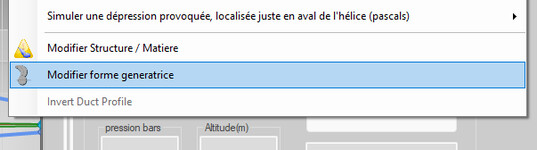

L'entrée de menu

2 : Passer en génératrice courbe

Dans les options avancées de géométrie, l'option de génératrice courbe ouvre le paramétrage : vous manipulez la ligne, et la pale suit.

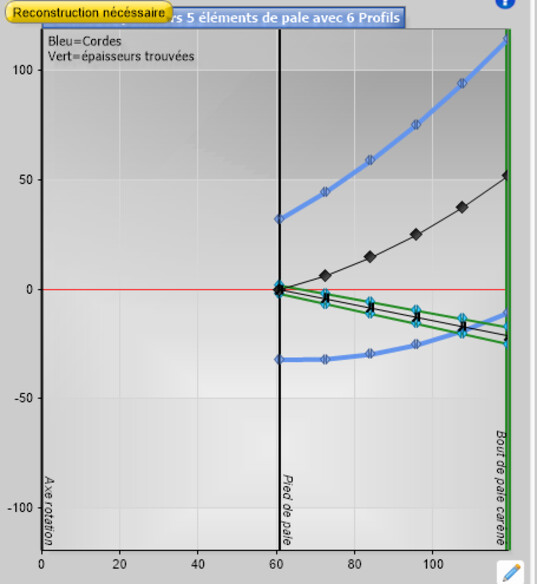

Le paramétrage de la génératrice

3 : Flèche et rake d'une hélice

Sur une hélice, la génératrice porte deux effets que l'on confond souvent : la flèche (décalage des sections dans le sens de rotation, qui adoucit l'entrée des pales dans un sillage et modifie la signature acoustique) et le rake (décalage selon l'axe, qui dégage le bout de pale de la coque ou du carénage). Le rake a une conséquence directe sur la fabrication : la conicité du moyeu en découle, le moyeu restant perpendiculaire à la génératrice au pied de pale.

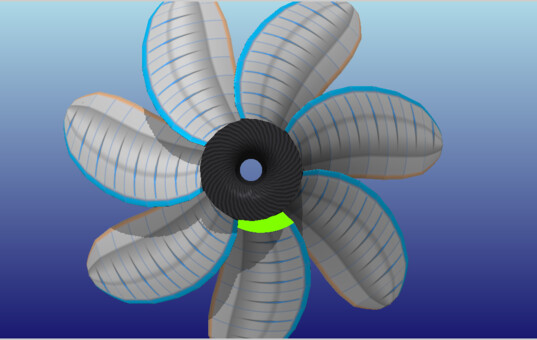

Une pale à flèche

4 : Le dièdre d'une aile

La modélisation des ailes disposait d'une flèche, mais pas d'un dièdre : c'est corrigé. L'interface de génératrice pilote désormais les deux, ce qui ouvre la modélisation des ailes réelles — dièdre de stabilité d'un avion, dièdre négatif d'un foil, courbure d'une voilure de drone.

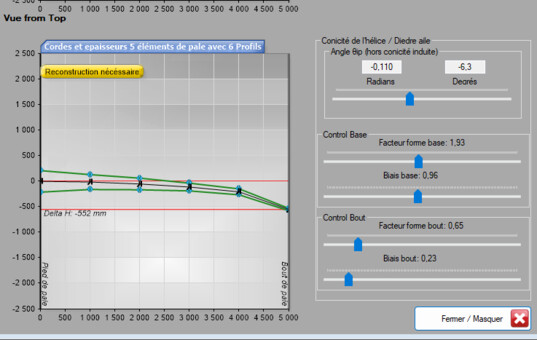

Le dièdre d'une aile

5 : Les contrôles bi-spline

Les ailes et les foils disposent en outre de contrôles bi-spline : la surface n'est plus seulement une interpolation entre sections, elle est pilotée dans les deux directions. C'est ce qu'il faut quand la surface doit être belle au sens de la CAO — continue, sans facette ni pli — parce qu'elle sera usinée ou moulée.

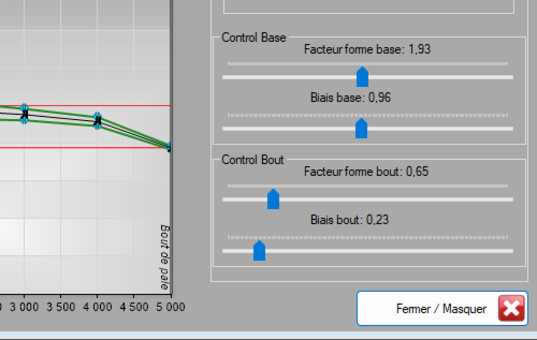

Les contrôles bi-spline

6 : Exporter la surface

L'export IGES rend ces surfaces lissées telles quelles à la CAO. Un dernier conseil de méthode : une génératrice fortement courbée déplace les sections, donc les rayons auxquels elles travaillent. Recalculez avant de conclure sur les performances.

Pour aller plus loin : la page historique sur la génératrice, la géométrie d'hélice et le winglet.
