Exports 3D d'hélice : STL, OBJ, STEP, IGS ou GLB

Une hélice calculée ne vaut que si elle sort du logiciel. Heliciel propose onze exports ; ils ne se valent pas, et le mauvais choix se paie en heures de reprise dans la CAO ou en pièce imprimée inutilisable.

1 : Choisir le format selon l'usage

• Imprimer en 3D : STL, ou OBJ si votre chaîne le préfère. Ce sont des maillages de facettes : la définition est fixée à l'export ;
• Reprendre en CAO paramétrique (assemblage, moyeu, clavette) : STEP. Le modèle sort en un ensemble géométrique par corps ;
• Obtenir des surfaces lissées pour l'usinage ou la retouche de forme : IGS ;
• Montrer l'hélice à un client, un fabricant, un jury : GLB, qui s'ouvre dans n'importe quelle visionneuse 3D et se publie tel quel sur une page web ;
• Découper et assembler la pale en plaques : ce n'est pas un export 3D mais un kit — voir la page dédiée.

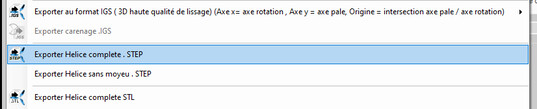

Les onze entrées d'export du menu Fichier

2 : IGS, et la question de l'échelle

L'export IGS donne des surfaces de haute qualité de lissage. Son repère est fixe et il vaut mieux le connaître : axe X = axe de rotation, axe Y = axe de pale, origine à l'intersection des deux.

Deux échelles sont proposées. L'échelle 1 convient à la plupart des projets ; l'échelle 10 existe pour les hélices de petit diamètre, dont la définition souffre des arrondis du format : le modèle sort dix fois plus grand, et une mise à l'échelle 0,1 dans la CAO rétablit la taille.

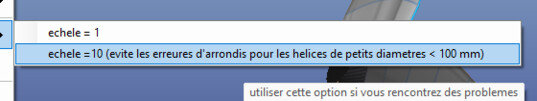

Les deux échelles de l'export IGS

3 : STEP, pour la CAO

Deux entrées : hélice complète et hélice sans moyeu. La seconde sert quand le moyeu est une pièce de votre conception — arbre, cône, système de pas variable — et que vous ne voulez importer que les pales.

4 : STL, et ses cinq variantes

Hélice complète, hélice sans moyeu (pour les conduits annulaires), pale seule, partie cyclique — le secteur angulaire qui se répète, utile pour le calcul comme pour la fabrication —, et carénage. L'OBJ est disponible pour l'hélice complète et pour le carénage.

5 : GLB, pour montrer sans rien installer

Le .glb est du glTF 2.0 binaire : il s'ouvre dans les visionneuses 3D du commerce et se publie directement sur une page web. C'est le format à envoyer quand le destinataire n'a pas de CAO — et il n'a pas à en installer une pour tourner autour de votre hélice.

6 : Ce que l'export porte — et qui se règle ailleurs

Un export ne fait que traduire la géométrie du projet. Quatre points méritent d'être connus :

• le bout de pale arrondi et le congé de pied sont portés par les exports STL, OBJ, STEP et GLB ; ils se règlent dans l'onglet des dimensions de pale — voir la page dédiée ;
• la conicité du moyeu est déduite du rake, le moyeu restant perpendiculaire à la génératrice au pied de pale, comme sur une hélice réelle ;
• l'épaisseur du bord de fuite exportée vaut 0,5 % de la corde moyenne de la pale — une épaisseur de fabrication, identique à toutes les stations radiales. Le raccord est progressif à partir de 70 % de la corde : le bord d'attaque et la mi-corde, qui portent le pic de dépression, ne sont jamais touchés ;
• le sens de rotation du projet est respecté : une hélice à gauche s'exporte à gauche — voir les conventions.

Pour aller plus loin : le kit de pale en plaques, la génératrice et les surfaces, et le prototype 3D à l'écran.
