Définir la vitesse de rotation d'une hélice

Comment modifier la vitesse de rotation de l'helice dans heliciel?:

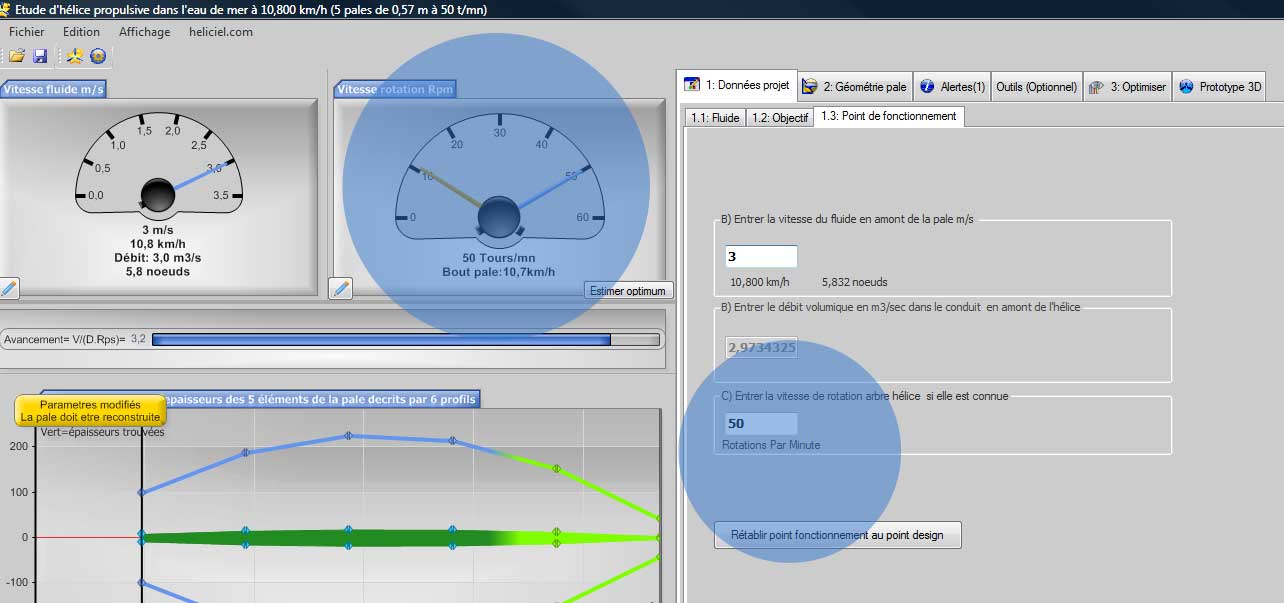

La modification de la vitesse de rotation peut etre faite soit en faisant glisser l'aiguille de compteur de vitesse de rotation , soit par saisie directe dans l'onglet Données du projet>Point de fonctionnement :

vitesse rotation helice
La vitesse de rotation, avec la vitesse du fluide, est un facteur déterminant le point de fonctionnement d'une helice. Elle détermine aussi les vitesses relatives perçues par les élements de la pale.

Un recherche de vitesse optimum pour une géometrie donnée peut etre executée a partir de l'onglet "optimiser". Mais pour une analyse plus complete on utilisera "l'analyse multiple" qui offre de nombreuses options d'affichages de performances et de test.

Lorsque l'hélice est couplée a un moteur électrique ou a un générateur, la vitesse de rotation réelle de l'hélice sera celle qui équilibrera le couple moteur et le le couple resistant. Pour déterminer a quelle vitesse tournera le systeme il est simple d'effectuer une superposition des courbes de couples en fonction de la vitesse de rotation avec l'analyse multiple..

Avec l 'analyse de multiples points de fonctionnements, il est facile de visualiser une courbe d'évolution des performances de notre hélice en fonction de la vitesse de rotation:

edition de courbe de performance d'helice en fonction de la vitesse de rotation
