Rétro-conception : les performances d'une hélice existante

Didacticiel de fonction. Le mode se déclenche par la case Rétro conception de l'onglet 2.1 : Dimensions pale ; un bandeau Mode Rétro Conception le rappelle tant qu'il est actif.

Trois situations reviennent sans cesse : une hélice montée sur un bateau donne des résultats décevants et on veut savoir pourquoi ; un fournisseur propose une hélice sans en donner les performances ; une hélice ancienne doit être reproduite. Dans les trois cas, la géométrie existe : ce sont les performances qui manquent. C'est exactement ce que fait la rétro-conception.

1 : Relever la pale réelle

À quelques rayons répartis du pied au bout, mesurez : la corde, l'épaisseur maximale et le calage de la section. Un gabarit, un pied à coulisse et un rapporteur d'angle suffisent pour une première passe ; pour une pale de grande dimension, un relevé de contour photographié peut être décalqué dans la fenêtre de traçage de profil.

Le résultat du calcul ne sera jamais meilleur que le relevé : c'est la limite de l'exercice, et il vaut mieux l'annoncer dans le dossier.

2 : Passer en mode rétro-conception

Cochez Rétro conception. Le logiciel cesse de déduire la géométrie de votre cahier des charges : il la prend telle que vous la donnez, et calcule ce qu'elle produit.

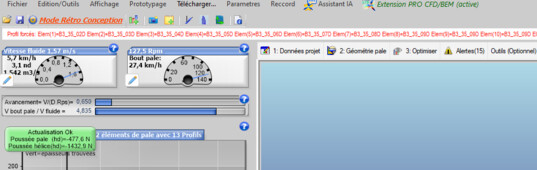

case Retro conception et bandeau Mode Retro Conception
Le mode s'affiche : la géométrie est imposée

3 : Remplir la grille des sections

La grille reçoit, ligne par ligne, le rayon de la mesure et le profil de la section, choisi dans la base. Elle accepte jusqu'à huit sections : c'est assez pour décrire fidèlement une pale, y compris une pale à évolution d'épaisseur marquée.

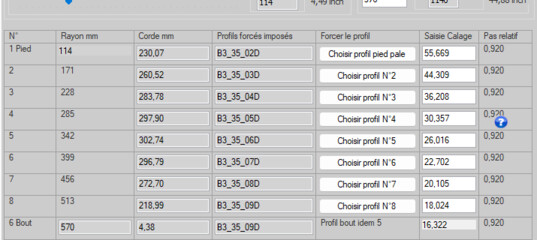

grille des sections de retro-conception avec les rayons
La grille des sections

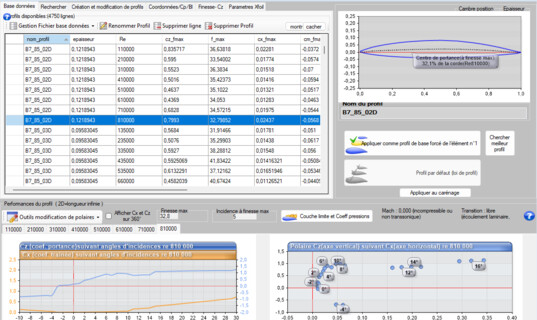

dialogue de choix de profil pour une section
Un profil par section

4 : Actualiser géométrie et performances

Le bouton Actualiser Géométrie et Performances Rétro Conception reconstruit le modèle et lance le calcul. Si un profil manque dans la base ouverte, Heliciel le cherche dans les autres bases livrées — voir la soufflerie numérique.

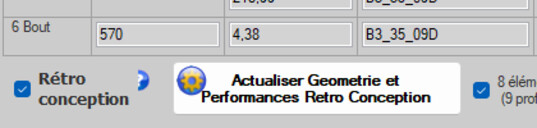

bouton d actualisation de la geometrie et des performances
La reconstruction

5 : Contrôler la ressemblance

Avant d'exploiter le moindre chiffre : comparez le modèle 3D à la pièce réelle. Une photo de la pale à côté de la vue 3D suffit à détecter une inversion de calage, une corde mal relevée ou un profil grossièrement faux. C'est le contrôle de validité de toute la démarche.

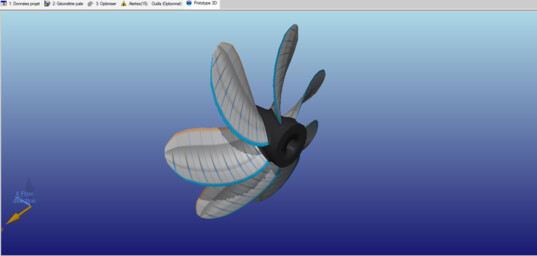

pale reconstruite en 3D par la retro-conception
La pale reconstruite

6 : Exploiter le résultat

Vous disposez maintenant des performances de l'hélice existante à son point de fonctionnement. Deux suites naturelles : l'analyse multiple, pour la plage complète de vitesses et de régimes ; et la comparaison avec une conception libre au même cahier des charges — c'est ainsi qu'on chiffre ce qu'une nouvelle hélice apporterait.

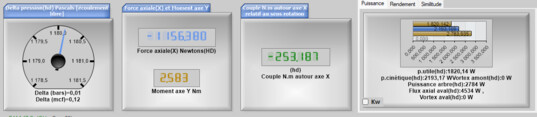

performances calculees au point de fonctionnement releve
Les performances de l'hélice existante

Pour aller plus loin : modéliser une hélice existante, reconstruire une hélice et la série B appliquée en rétro-conception.
