La soufflerie numérique : polaires, Reynolds et bases de profils

Le calcul par éléments de pale ne connaît pas la forme de votre profil : il connaît ses coefficients de traînée et de portance, lus dans une table, au nombre de Reynolds le plus proche du Reynolds effectif de l'élément. Autrement dit : la base de profils est la physique de votre calcul. Ce didacticiel montre comment la fabriquer pour votre cas, au lieu de subir celle qui est livrée.

• Déroulé du didacticiel :

1. Ce que le calcul lit dans la base
2. Calculer les polaires d'un profil
3. Ajouter un Reynolds à la demande
4. La base en transition forcée
5. Les bases compressibles
6. Les bases livrées 2026
7. L'import automatique d'un profil manquant
8. Chercher le meilleur profil pour un élément

1 : Ce que le calcul lit dans la base

Pour chaque élément de pale, Heliciel calcule un nombre de Reynolds — corde locale, vitesse relative locale, viscosité du fluide — puis va chercher dans la base la polaire du profil au Reynolds le plus proche. Si votre élément travaille à un Reynolds que la base ne couvre pas, la lecture se fait sur le point disponible le plus proche : c'est correct, mais moins précis. D'où l'intérêt de compléter la base.

2 : Calculer les polaires d'un profil

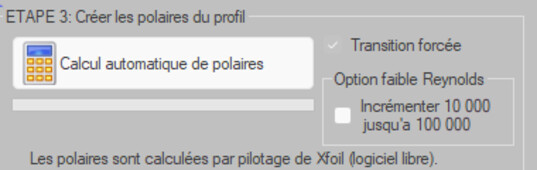

Le groupe ETAPE 3 : créer les polaires du profil porte le calcul automatique. Le noyau a été refondu : il est plus rapide, et dispose d'un mode de calcul accéléré. Une option faible Reynolds incrémente par pas de 10 000 jusqu'à 100 000, pour les très petites pales et les maquettes, où les polaires changent vite.

Le calcul automatique de polaires

3 : Ajouter un Reynolds à la demande

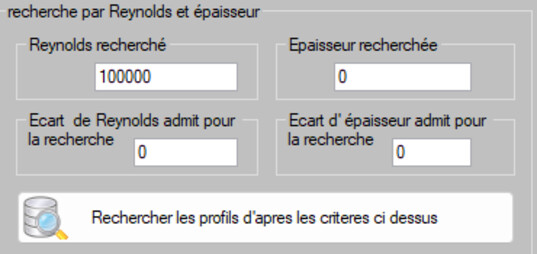

La recherche par Reynolds et épaisseur, avec un écart admis réglable, sert à trouver ce que la base contient déjà. Quand elle ne contient pas ce qu'il faut, l'outil Ajouter un nombre de Reynolds lance le calcul au Reynolds que vous indiquez et l'intègre définitivement à la base pour ce profil.

Trouver, ou compléter

4 : La base en transition forcée

Les polaires standard supposent une couche limite qui reste laminaire jusqu'à sa transition naturelle. C'est le cas d'un profil lisse dans un écoulement propre — et ce n'est pas le cas d'une pale peinte, d'une pale rugueuse, d'une aile placée dans le sillage d'une autre, ni d'un rotor dans un courant turbulent.

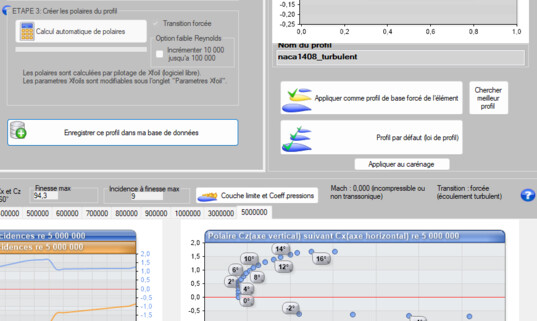

L'entrée Calculer la base actuelle en transition forcée (_turbulent) produit une base jumelle où la couche limite est turbulente dès le bord d'attaque. Vous gardez les deux, et vous choisissez celle qui décrit votre installation. La case Transition forcée permet par ailleurs de traiter un profil isolé.

La base jumelle, couche limite turbulente dès le bord d'attaque

5 : Les bases compressibles

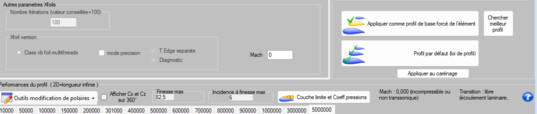

L'entrée Calculer les bases compressibles (transition forcée + Mach) ajoute l'effet du nombre de Mach. Elle intéresse les bouts de pale rapides : hélices d'avion, ventilateurs à grande vitesse périphérique. La polaire affichée porte alors son Mach et son état de transition, ce qui évite de confondre deux tables du même profil.

Mach et transition, affichés avec la polaire

6 : Les bases livrées 2026

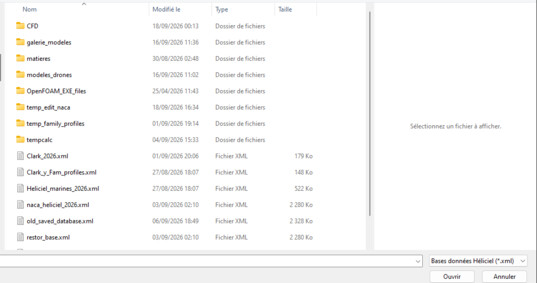

Trois bases sont livrées et tenues à jour : naca_heliciel_2026 (les familles NACA classiques), Heliciel_marines_2026 (profils orientés hélices marines) et Clark_2026. Elles constituent le fonds commun ; vos propres profils et vos propres Reynolds viennent s'y ajouter.

Les bases livrées

7 : L'import automatique d'un profil manquant

Ouvrir un projet qui appelle un profil absent de la base courante était autrefois un point d'arrêt. Heliciel va désormais le chercher dans les autres bases livrées et l'ajoute, avec ses polaires, à la base ouverte. Le message qui l'annonce mérite d'être lu : il vous dit d'où vient le profil que vous allez utiliser.

8 : Chercher le meilleur profil pour un élément

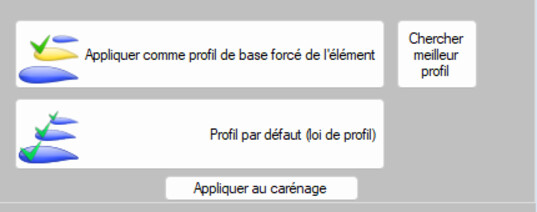

Le bouton Chercher meilleur profil travaille sur l'élément de pale sélectionné : il compare les profils disponibles à son Reynolds de fonctionnement, et non dans l'absolu. C'est une nuance importante : le meilleur profil du pied de pale n'est presque jamais celui du bout.

Le meilleur profil pour cet élément-là

Pour aller plus loin : utiliser la base de profils, le choix des profils de pale, les lois de sélection de profils et dessiner et corriger un profil.
