La galerie de modèles : choisir son point de départ

Un projet Heliciel part presque toujours d'un modèle : hélice propulsive air ou eau, ventilateur caréné, pompe axiale, éolienne, hydrolienne, turbine Kaplan, aile, hydrofoil, coque. Encore faut-il savoir lequel prendre. La galerie de modèles les montre en 3D avant de les ouvrir.

1 : Ouvrir la galerie

Menu Fichier > Galerie de modèles…. Les modèles livrés apparaissent en vignettes que l'on peut faire tourner : la forme de pale, le nombre de pales, le carénage éventuel se voient immédiatement.

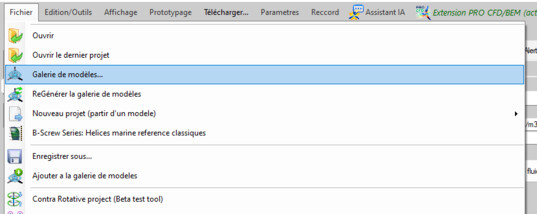

Les trois entrées du menu Fichier

La galerie : les modèles livrés, en 3D

2 : Parcourir, puis ouvrir

Chaque modèle se manipule : rotation, lecture de sa fiche. Une fois ouvert, il devient le projet courant, avec son fluide, son point de fonctionnement et sa géométrie : c'est un projet complet, pas un simple gabarit. Vous le modifiez ensuite comme n'importe quel projet.

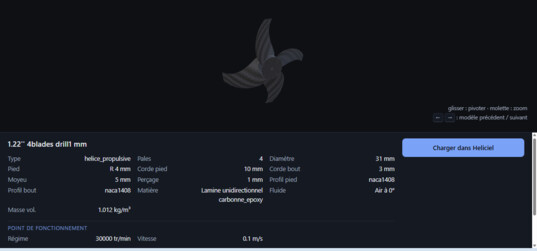

Un modèle, sa forme et sa fiche

3 : Y mettre ses propres projets

La galerie n'est pas réservée aux modèles livrés. Ajouter à la galerie de modèles y dépose le projet en cours : au fil des études, vous vous constituez une bibliothèque de points de départ — vos familles d'hélices, vos carénages, vos ailes de référence. ReGénérer la galerie recalcule les vignettes après un ajout.

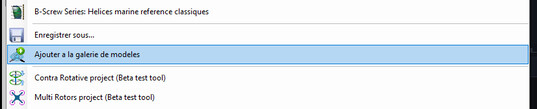

Le projet courant rejoint la bibliothèque

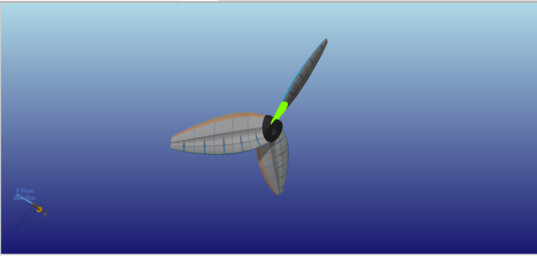

Le modèle choisi, devenu projet de travail

Pour aller plus loin : la galerie de modèles en ligne montre les mêmes familles dans votre navigateur, et l'ouverture classique d'un projet reste disponible pour vos fichiers .hlc.
