Distribution des épaisseurs de pale d'hélice ou d aile
La distribution des épaisseurs de pale d'hélices de propulsion ou d'éoliennes turbine ou hydroliennes peut être définie de deux manières:
Si la loi profil constant est choisie, l'épaisseur de la pale sera déterminée par la distribution des cordes et l 'épaisseur relative du profil car la forme est constante .

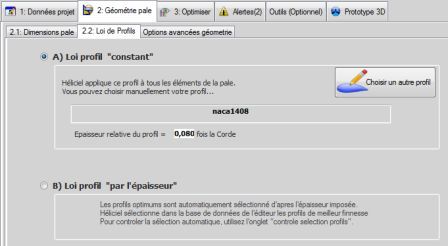

selection de loi de profil de pale constant

L 'épaisseur relative du profil est le rapport : épaisseur du profil / corde profil. Ainsi lorsque la corde augmente l 'épaisseur augmente proportionnellement.Le reglage de l ' épaisseur par curseur est donc désactivé lorsque la loi de profil est constante

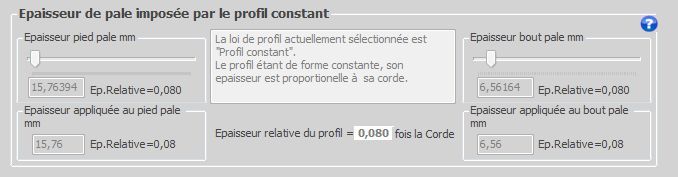

blocage des curseurs de reglage des epaisseurs de la pale

si la loi de profil par epaisseur est choisie le curseur de disribution des épaisseurs est activé.L'utilisateur peut donc imposer une epaisseur indépendament de la corde.Ceci a pour effet d'imposer une epaisseur lors du choix des profils.Heliciel cherchera dans sa base de données les profils se raprochant au mieux des conditions de corde et d'épaisseur imposées par l'utilisateur.Cependant le profil respectant exactement les conditions imposées n'existe peut etre pas dans la base de données, une différence entre l 'épaisseur imposée et l epaisseur appliquée pourra donc etre constatée.

epaisseur pale

le shema de pale donne:
l épaisseur de la pale ou de l aile joue un rôle important sur la finesse de la pale ou de l 'aile. (La finesse étant le rapport de la portance sur la traînée). Les performances de l'hélice ou de l aile sont directementliées à la finesse de ses profils. les profils épais gênèrent une traînée plus forte que le profils minces.Nous recherchons donc les profils les plus fins possible pour augmenter les performances. Mais attention,la distribution des épaisseurs le long de la pale ou de l aile est un facteur déterminant de la résistance de la pale ou de l aile.Le choix des profils est donc soumis a des critères que nous allons énoncer sur la page traitant des profils



voir aussi loi de profils , et "Re construire helice " construire pale
