Épaisseurs, commandes, nomenclature et plans cotés : l'onglet Kit fait de la turbine calculée un dossier de fabrication.
Kit de fabrication d'une turbine Kaplan : tôles, nomenclature et plans
L'onglet Kit transforme la turbine calculée en dossier de fabrication : les pièces de l'éclaté 3D, développées à plat, avec leur nomenclature, leurs plans cotés et leur export STL, ainsi que les commandes des directrices et le mécanisme de variation de pas.
Onglet Kit, dans la partie droite de la fenêtre. Chaque bloc expliqué ici porte dans la fenêtre un picto ? : un clic sur ce picto ouvre directement la section correspondante de cette page.
Au sommaire :

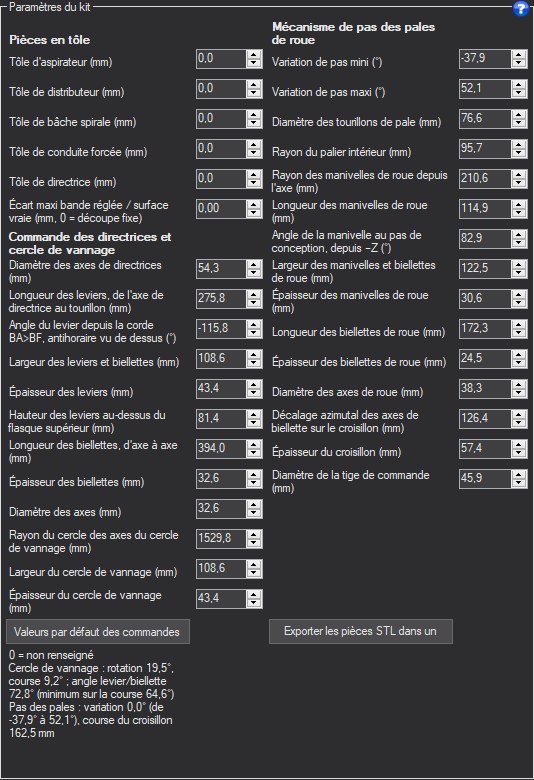

Paramètres du kit : tôles, commandes et mécanisme de pas
- Saisir les épaisseurs de tôle.
- Cliquer Valeurs par défaut des commandes pour un premier jeu de cotes, puis les ajuster.
- Exporter les pièces STL dans un dossier.
- Épaisseurs de tôle (mm) : aspirateur, distributeur, bâche spirale, conduite forcée, directrice ; 0 signifie « non renseignée ». Elles servent aussi aux coques de l'éclaté 3D.
- Commande des directrices : cercle des axes, leviers (longueur, largeur, épaisseur, calage, hauteur), biellettes, cercle de vannage (rayon, largeur, épaisseur), articulations.
- Mécanisme de variation de pas : manivelles et biellettes de roue, croisillon, tige, tourillon, palier, variation de pas mini et maxi (°), décalage azimutal.
- Valeurs par défaut des commandes : pré-réglage calculé sur la géométrie courante, qui remplace les cotes après confirmation.
- Exporter les pièces STL dans un dossier : pièces à plat et en forme, plus la nomenclature au format CSV.
Les cotes manquantes sont listées sous le tableau : la vue 3D ne représente pas une commande non renseignée.
Exemple

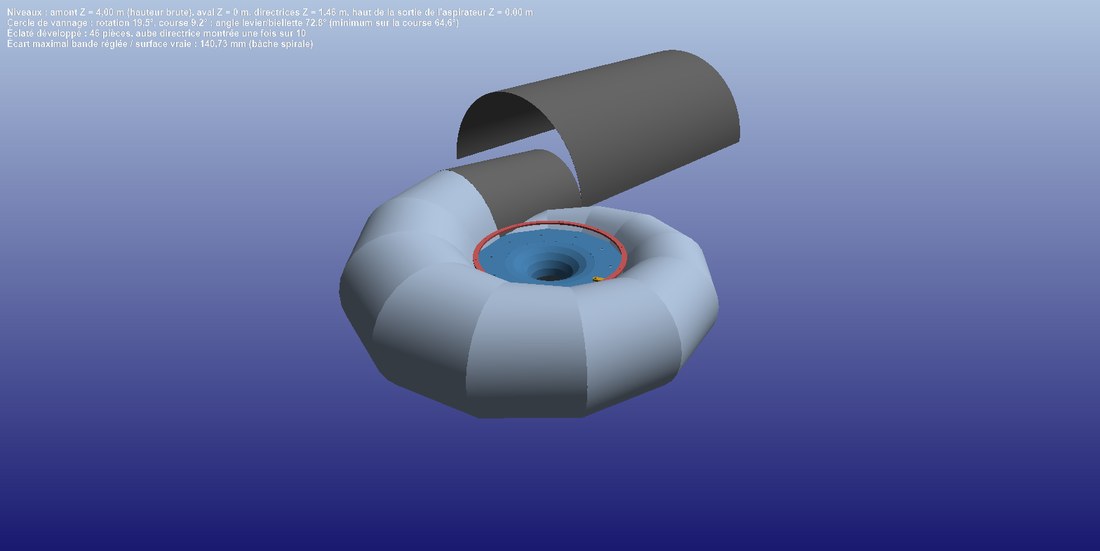

L'éclaté 3D des pièces du kit, avec les épaisseurs saisies.
Nomenclature et plans de détail des pièces
- Choisir une pièce dans la nomenclature.
- Lire son plan coté dans l'onglet de détail.

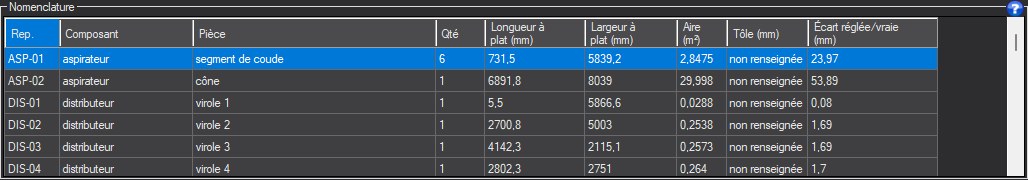

Une ligne par pièce : repère, composant, désignation, quantité, encombrement à plat, aire développée, épaisseur, écart entre bande réglée et surface vraie. Un onglet par pièce porte son plan coté : développé, trous, ou plan de pièce tournée ou usinée.
L'écart entre bande réglée et surface vraie dit de combien la tôle roulée s'éloigne de la forme théorique : au-delà de l'écart admis, la pièce doit être formée autrement.
Exemple

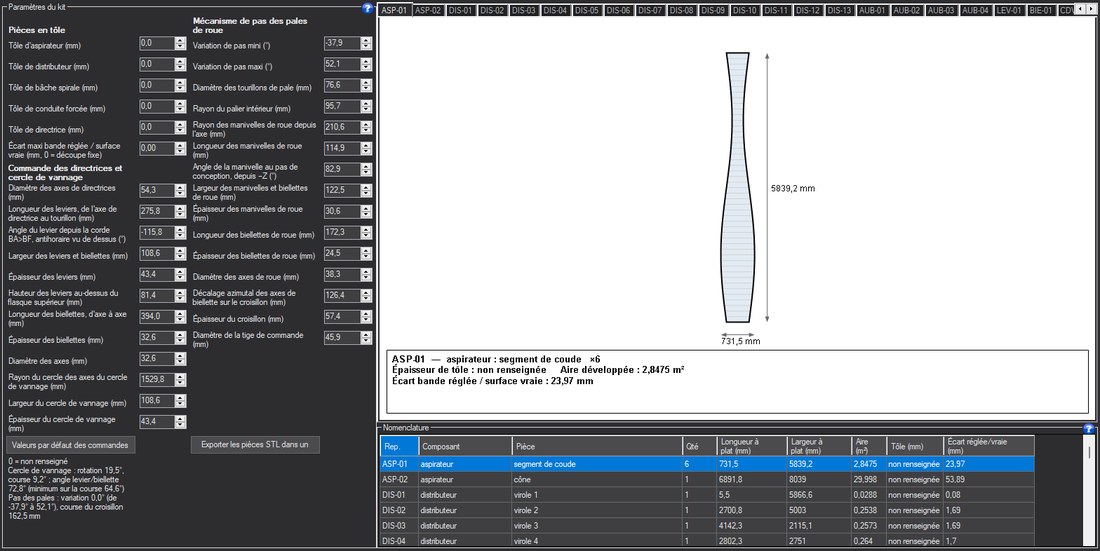

L'onglet Kit : plan coté d'une pièce et nomenclature.
Pour aller plus loin
La page de référence Hydro Turbine design présente la méthode complète et un cas d'étude chiffré. Les autres pages d'aide de la fenêtre :
