Graphique performance helice

L'edition de graphiques de performances de l'hélice ou de l'aile :

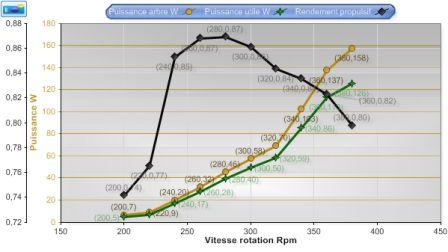

rendement helice

Une serie de graphique représentant les performances de l'hélice ou de l'aile à des vitesses de rotation (pour les hélices), ou de fluide (pour les ailes), permettent de reflechir sur les forces, puissances ou rendement de notre systeme:

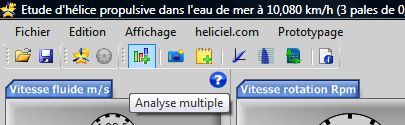

Les graphiques de performances sont edités lorsque vous cliquez sur "analyse multiple" dans le menu edition de HELICIEL: L' analyse multiple permet de tracer des courbes et de collecter les performances "hors design" d'une géométrie d'hélice fixée. Cette géométrie peut avoir été donné par la fonction Re construire le vrillage optimum ou bien être déterminé en mode rétro-conception (modelisation d'une hélice existante) . Pour afficher l' interface d' analyse multiple cliquer sur "Analyse multiple" dans la barre d' outils d' Heliciel:

analyse de multiples points de fonctionnement helice

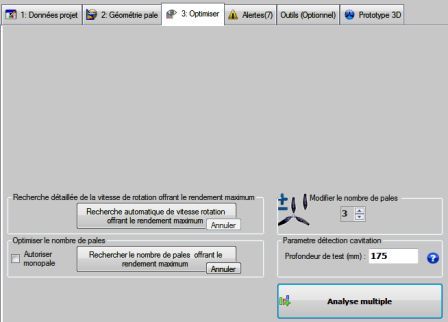

Ou bien sous l' onglet Optimiser, utiliser le bouton "analyse multiple":

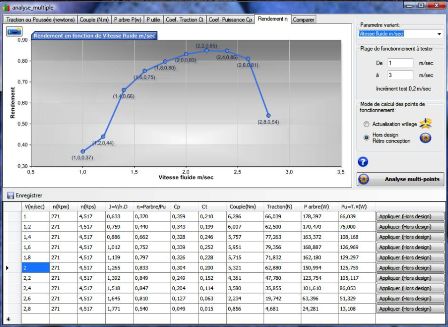

analyse multiple helice

parametre variants

Sélection du paramètre variant

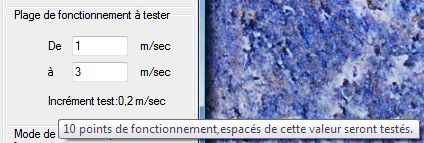

plage de fonctionnement helice

analyse des performances de l'helice

    1. "Actualisation vrillage": Si vous désirez que le vrillage optimum soit adapté a chaque point de fonctionnement testé, héliciel actualisera le vrillage et calculera les performances de l'hélice a chaque point de test. Vous pourrez ainsi vérifier les performances optimums qu' offre votre hélice aux dimensions de pales données.
    2. "Hors design/Rétro conception": Le vrillage et le calage de l'hélice seront constant et l'hélice sera analysée en mode hors design.Vous verrez ainsi l' évolution de performances d'une hélice donnée en dehors de son point de design.
Il ne reste plus qu 'a lancer l' analyse. Les graphiques peuvent être enregistrés, un graphique "comparer" permet d' afficher les courbes choisies, les données de calculs sont enregistrables au format texte ou tableur...

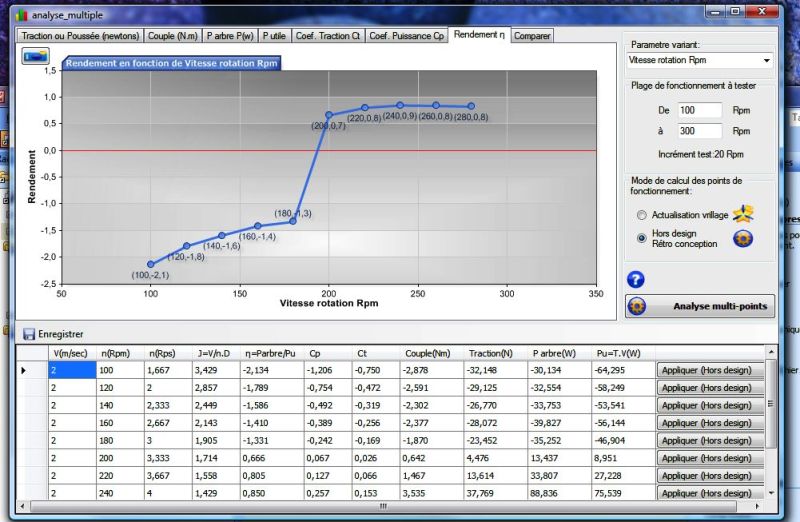

Les plages de test choisie peuvent donner des résultats qui sortent totalement du mode de fonctionnement de l'hélice et donner par exemple des rendements négatifs: Ici pour exemple la plage de vitesses de rotation testées pour cette hélice propulsive, nous indique qu 'a la vitesse fluide de 2 m/s, notre hélice commencera a fonctionner a partir de 200 tours minutes avec un rendement propulsif de 0.7, puis atteindra un optimum de 0.9 a 240 tours minutes. Par contre de 100 a environ 180 tours minutes, le rendement est négatif, notre hélice fonctionne en captage d'énergie...Pour cela une hélice de captage serait plus efficace.

rendement negatif

Recherche de vitesse de rotation réelle (point de fonctionnement) pour les moteurs et générateurs électriques couplés aux hélices. Dans les 2 cas la vitesse de rotation réelle du système sera déterminée par l' équilibre des couples résistants et des couples moteurs.



Pour visualiser rapidement quelle sera la vitesse de rotation de votre système generateur/helice ou moteur électrique/helice, il suffit de superposer la courbe de couple de l'hélice et la courbe de couple donnée pour le moteur ou la génératrice. Pour faciliter la résolution graphique du point de fonctionnement réel du système, il est possible d'inserer votre courbe de couple (fournie par le fabriquant de générateur ou moteur) et la faire apparaître en superposition:

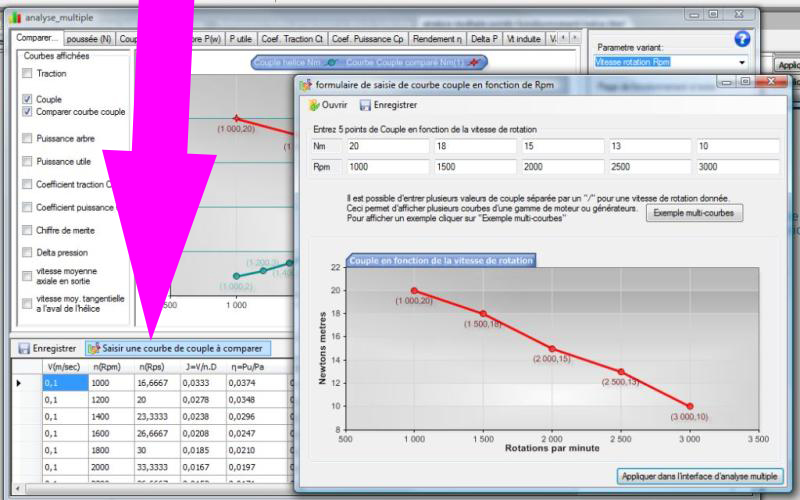

saisie de la courbe de couple :



courbe moteur

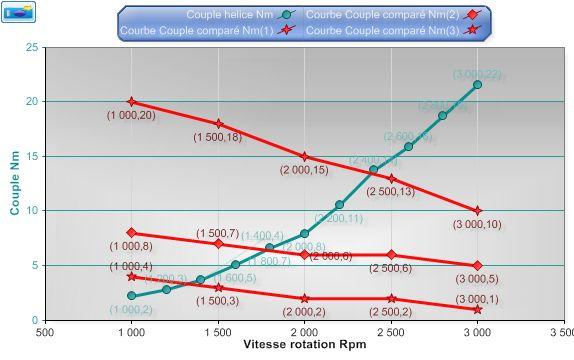

Il est ainsi possible d' entrer plusieurs couple représentant plusieurs moteurs ou générateur (3 courbes moteurs dans l' exemple ci dessous) et éditer des courbes de performances, en fonction de la vitesse de rotation, pour visualiser directement les vitesses de rotation, et les performances d'une même hélice, montées sur une gamme de moteurs, ou générateurs de puissances différentes:



vitesses

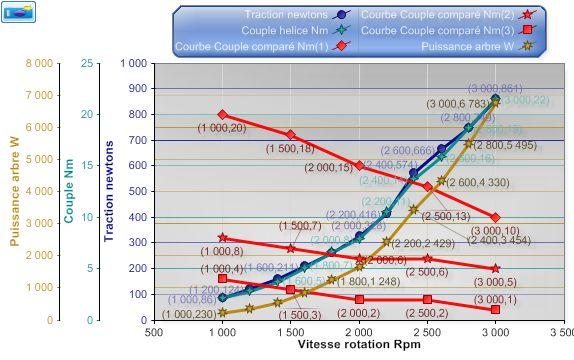

Ici nous trouvons donc que: Nous pouvons aussi superposer les données de puissance et de poussée afin de connaître les performances du système dans les trois cas :

puissance traction



Ici nous trouvons donc que:

Bien sur ces valeurs ne sont valides que si l' hélice a une résistance mécanique adaptée à la poussée calculée, et que la cavitation ne vaporise pas le fluide. Il faut donc contrôler ces paramètres, aux vitesses de rotations trouvées!
