Ventilateur caréné CFD, derrière un silencieux : calculer l'installation, pas le ventilateur seul

Un ventilateur caréné, en CFD comme dans la réalité, n'est jamais seul : il extrait l'air d'un capot, refroidit un moteur, souffle sur un échangeur. Ce cas concret place un ventilateur à carénage court derrière un silencieux d'échappement avec son tube coudé, importé tel quel depuis un fichier STL. Le banc CFD (Computational Fluid Dynamics, simulation numérique de l'écoulement) calcule l'ensemble : l'air contourne le silencieux, entre dans le carénage, traverse les pales. C'est la différence entre calculer un ventilateur de catalogue et calculer votre installation.

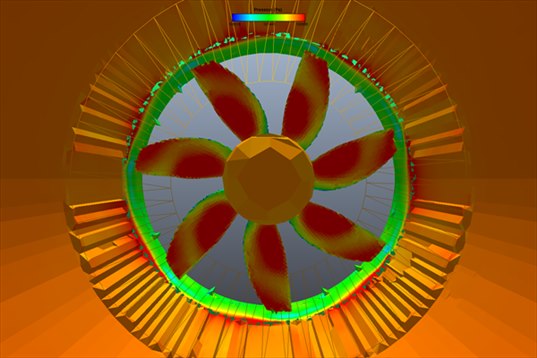

Le ventilateur vu de face, à travers le carénage. Les sept pales sont rouges : elles poussent fort. Le carénage est vert, à la pression ambiante, et tout autour on distingue les ailettes du silencieux placé devant. Le modèle 3D gris est masqué : seules les couleurs du calcul sont affichées.

• Au sommaire :

1. L'installation et son import
2. Le calcul CFD du ventilateur caréné
3. Les forces, et pourquoi elles ne ressemblent pas au concepteur
4. L'écoulement autour du silencieux et du ventilateur caréné
5. À retenir

1 : L'installation et son import

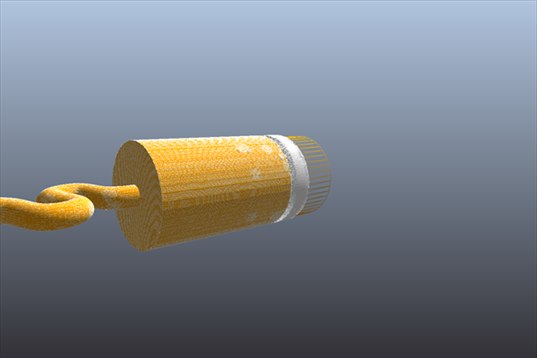

Le cas vu de loin : le silencieux et son tube coudé (en orange, maillage de surface), et le carénage du ventilateur (anneau blanc) collé à son extrémité. L'objet a été déposé dans l'onglet Insertion, orienté et mis à l'échelle en trois champs.

L'import ne demande rien d'autre qu'un STL propre. Le banc vérifie que l'objet ne traverse pas la zone tournante autour des pales, signale s'il en est proche, et le maille avec le reste. Ici il est proche de la zone tournante, le banc l'a indiqué, et le maillage l'a accepté.

2 : Le calcul CFD du ventilateur caréné

Préréglage Level 3, celui d'une hélice libre : 528 000 cellules en 15 min 31, puis 2 min 44 pour la première phase du calcul. Le carénage est traité comme une vraie paroi, avec son frottement ; le silencieux aussi. Une première tentative de maillage avait été interrompue au bout d'une minute : le banc reprend sans rien perdre, et note les deux sessions dans son historique.

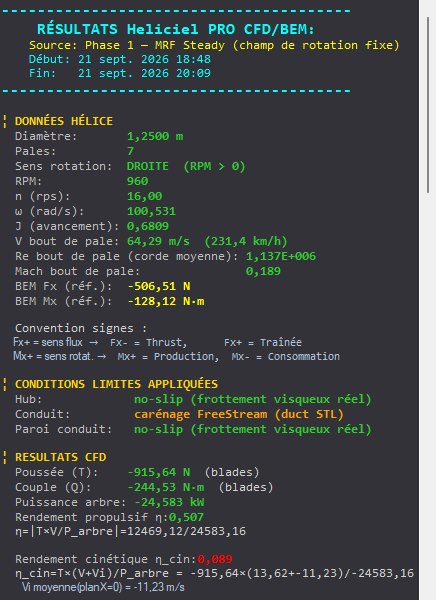

Le panneau de résultats. La rubrique « conditions limites appliquées » dit ce que le calcul a supposé : moyeu et carénage avec frottement, écoulement libre autour du carénage. Ces lignes valent d'être lues avant les chiffres.

3 : Les forces, et pourquoi elles ne ressemblent pas au concepteur

Cette fois la CFD trouve presque le double du concepteur, alors que sur les cas précédents elle trouvait moins. Il n'y a pas de contradiction : ce ne sont pas les mêmes machines. Le concepteur a calculé une hélice nue dans un vent uniforme de 13,6 m/s. La CFD a calculé cette hélice dans un carénage, derrière un silencieux qui masque l'écoulement et le ralentit. Les pales ne voient plus le même air : elles travaillent à plus forte incidence, poussent plus et consomment plus. La puissance à l'arbre, 24,6 kW, est le chiffre qui compte pour choisir le moteur, et il n'a rien à voir avec celui de l'hélice nue.

C'est la leçon de ce cas : dès qu'un obstacle ou un carénage entre dans l'installation, le concepteur seul ne suffit plus, et c'est précisément là que la CFD prend le relais. Le ratio CFD/BEM affiché par le banc (ici 1,81) n'est pas à lire comme une erreur mais comme la mesure de l'effet de l'installation.

4 : L'écoulement autour du silencieux et du ventilateur caréné

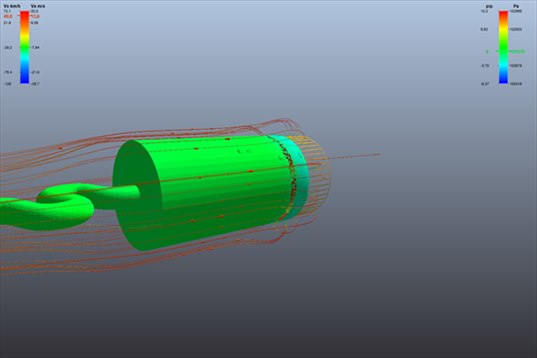

Lignes de courant colorées par la vitesse : l'air contourne le silencieux, longe le corps cylindrique et se fait avaler par le carénage à son extrémité. Peu de lignes traversent l'axe : le silencieux fait écran, et le ventilateur aspire surtout par la couronne.

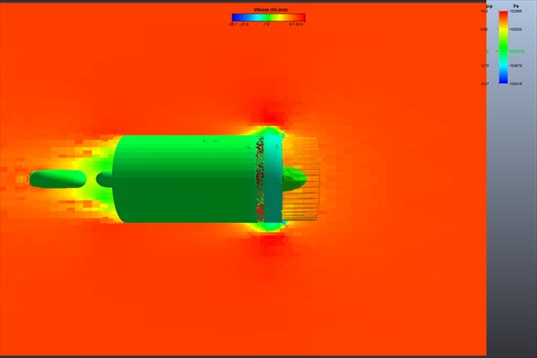

Coupe verticale de la vitesse dans l'axe. L'air libre est en rouge (13,6 m/s et plus). Le silencieux laisse derrière lui un sillage ralenti en vert, qui entre directement dans le ventilateur : le rotor travaille dans l'ombre de l'objet qu'il refroidit. Les pointes jaunes en bout de pale sont le jet accéléré par le carénage.

5 : À retenir

• L'installation se calcule entière : un STL importé, orienté, placé, et l'obstacle est dans le résultat. Sans aucun réglage de simulation.
• Un carénage et un obstacle changent tout : la puissance absorbée passe de l'hélice nue à 24,6 kW dans l'installation. Le concepteur donne l'hélice, la CFD donne le système.
• Lire la rubrique « conditions appliquées » du panneau avant les chiffres : elle dit ce que le calcul a supposé sur les parois.
• Vingt minutes de maillage et de calcul au Level 3, sur un PC de bureau.
